Beş Eksenli Robotlar

Açıklama

Cihaz Açıklaması

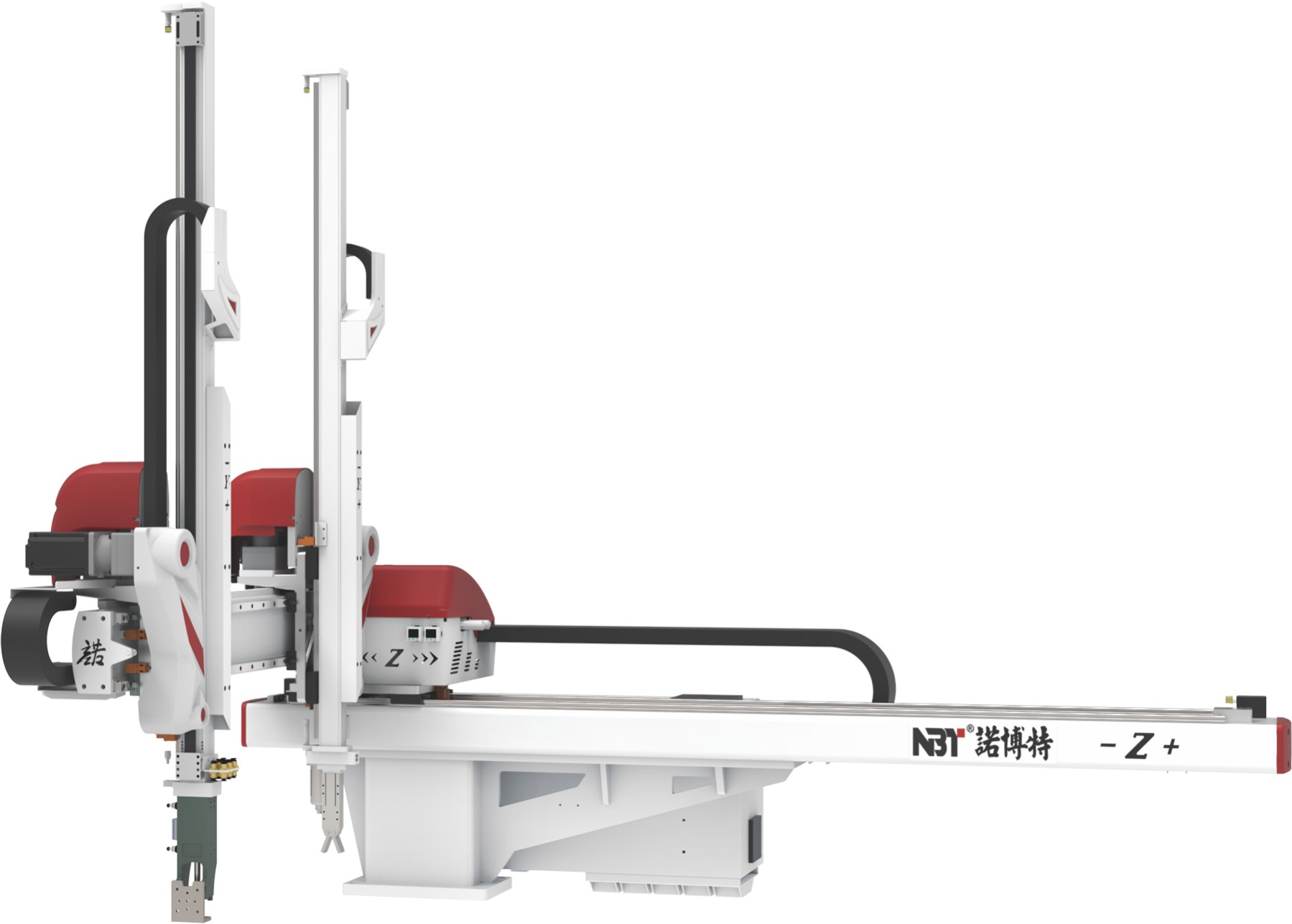

NBT Supersun beş eksenli robotlar, plastik enjeksiyon makinelerinde ürün alma, taşıma, yolluk ayırma ve parça transferi operasyonları için geliştirilmiş servo kontrollü robot sistemleridir. Servo kontrollü hareket yapısı sayesinde kalıptan çıkan ürünlerin hassas, tekrarlanabilir ve güvenli şekilde alınmasına yardımcı olur.

Beş eksenli robot sistemi, standart ürün alma uygulamalarının yanında parçanın yönlendirilmesi, konveyöre aktarılması, toplama alanına bırakılması veya otomasyon hattına entegre edilmesi gereken proseslerde esnek kullanım sağlar. Bu yapı, özellikle ürünün kalıptan çıktıktan sonra belirli bir pozisyonda alınması veya bırakılması gereken uygulamalarda avantaj sunar.

Kompakt ve stabil mekanik yapısı sayesinde plastik enjeksiyon üretim hatlarında çevrim sürelerinin daha düzenli yönetilmesine, operatör müdahalesinin azaltılmasına ve ürün alma prosesinin standart hale getirilmesine katkı sağlar.

Beş Eksenli Robot Çalışma Prensibi

Beş eksenli robot, enjeksiyon makinesinden aldığı sinyal ile kalıp açılma zamanına göre devreye girer. Servo kontrollü eksen hareketleri sayesinde robot kolu kalıp bölgesine kontrollü şekilde girer ve ürünü, yolluğu veya parçayı griper ya da vakum aparatı yardımıyla alır.

Parça alındıktan sonra robot, tanımlanan eksen hareketleriyle ürünü konveyör, toplama haznesi, kesme istasyonu, ayırma ünitesi veya otomasyon hattına aktarır. Beş eksenli yapı, parçanın alınması ve bırakılması sırasında daha esnek hareket kabiliyeti sunarak ürün transfer sürecinin daha kontrollü ilerlemesine yardımcı olur.

Servo kontrollü hareket sistemi sayesinde robot her çevrimde aynı hareketi tekrarlayabilir. Bu sayede üretim hattında proses stabilitesi artar, ürün yüzeyinde oluşabilecek hasar riski azalır ve manuel ürün alma ihtiyacı minimum seviyeye iner.

Beş Eksenli Robot Teknik Özellikleri

Servo kontrollü eksen hareket sistemi
Plastik enjeksiyon makinelerinde ürün alma ve taşıma operasyonlarına uygun yapı
Yolluk ayırma ve parça transferi uygulamalarında kullanılabilir tasarım
Hassas pozisyonlama ve tekrarlanabilir çalışma performansı
Farklı enjeksiyon makinesi tonajlarına uyumlu model seçenekleri
Ürüne özel griper, vakum aparatı ve otomasyon ekipmanlarıyla uyarlanabilir yapı
Üretim çevrim süresini daha kontrollü yönetmeye yardımcı çalışma prensibi
Operatör ihtiyacını ve manuel müdahale riskini azaltan otomasyon çözümü
5-7 kgf/cm² çalışma basıncı
Modele göre 6 kg ve 10 kg maksimum taşıma kapasitesi
Kompakt, güçlü ve güvenilir mekanik yapı
Ürün yönlendirme ve transfer uygulamalarında esnek kullanım imkânı

Teknik Model Bilgileri

SPRE5D 700I modeli, 90-200 ton aralığındaki enjeksiyon makineleri için uygundur. 700 mm dikey stroke, 540 mm çapraz stroke, 580 mm tek kol stroke ve 1360 mm travers değeri ile standart ürün alma ve parça transferi uygulamalarında kullanılabilir. Maksimum taşıma kapasitesi 6 kg, minimum çıkarma süresi 1.7 saniyedir.

SPRE5D 900I modeli, 160-320 ton aralığındaki enjeksiyon makineleri için uygundur. 900 mm dikey stroke, 740 mm çapraz stroke, 780 mm tek kol stroke ve 1540 mm travers değeri ile orta tonajlı makinelerde verimli kullanım sunar. Maksimum taşıma kapasitesi 6 kg, minimum çıkarma süresi 1.8 saniyedir.

SPRE5D 1100I modeli, 250-470 ton aralığındaki enjeksiyon makineleri için uygundur. 1100 mm dikey stroke, 940 mm çapraz stroke, 950 mm tek kol stroke ve 1800 mm travers değeri ile daha büyük kalıp ve ürün alma uygulamalarında kullanılabilir. Maksimum taşıma kapasitesi 6 kg, minimum çıkarma süresi 2.1 saniyedir.

Daha yüksek taşıma kapasitesi gereken uygulamalar için 10 kg taşıma kapasiteli SPRE5D 900I ve SPRE5D 1100I model seçenekleri de tercih edilebilir.

Kullanım Alanları

Beş eksenli robotlar; plastik enjeksiyon üretim hatlarında ürün alma, parça taşıma, yolluk ayırma, konveyöre ürün bırakma, toplama istasyonuna aktarma, ürün yönlendirme ve otomasyon entegrasyonu uygulamalarında kullanılabilir.

Oyuncak, ev gereçleri, ambalaj, otomotiv yan sanayi, elektrik-elektronik, medikal plastik ürünler ve teknik plastik parça üretiminde tercih edilebilir. Ürünün kalıptan kontrollü şekilde alınması, belirli bir pozisyonda taşınması veya otomasyon hattına düzenli olarak aktarılması gereken proseslerde üretim verimliliğini artırmaya yardımcı olur.

Öne Çıkan Avantajlar

Ürün alma ve parça transferi operasyonlarını otomatikleştirir.
Servo kontrollü hareket yapısı sayesinde hassas ve tekrarlanabilir çalışma sağlar.
Beş eksenli yapı ile daha esnek ürün alma ve bırakma hareketi sunar.
Üretim çevrim süresinin daha kontrollü yönetilmesine yardımcı olur.
Operatör ihtiyacını azaltır.
Ürün yüzeyinde oluşabilecek hasar riskini düşürmeye destek olur.
Yolluk ayırma, ürün yönlendirme ve konveyör transferi uygulamalarında kullanılabilir.
Farklı makine tonajlarına uygun model seçenekleri sunar.
Griper ve vakum aparatı gibi ürüne özel ekipmanlarla uyarlanabilir.
Plastik enjeksiyon üretim hatlarında daha düzenli, güvenli ve verimli proses akışı sağlar.

Sonuç

NBT Supersun beş eksenli robotlar, plastik enjeksiyon üretim hatlarında ürün alma, yolluk ayırma ve parça transferi süreçlerini otomatikleştirmek için geliştirilmiş güvenilir servo robot çözümleridir. Esnek hareket kabiliyeti, hassas eksen kontrolü ve farklı makine tonajlarına uyum sağlayan model seçenekleriyle üretim verimliliğini artırmaya yardımcı olur.
