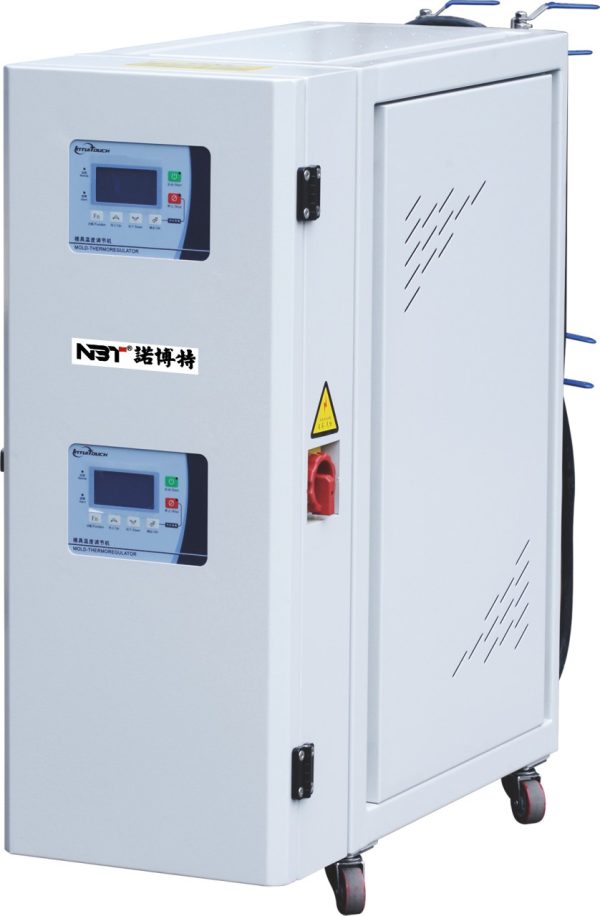

Çift Bölge Kontrollü Yağlı Tip Kalıp Şartlandırıcı

Açıklama

Cihaz Açıklaması

Çift bölge kontrollü yağlı tip kalıp şartlandırıcılar, plastik enjeksiyon ve benzeri yüksek sıcaklık gerektiren üretim proseslerinde iki ayrı kalıp devresinin bağımsız şekilde sıcaklık kontrolünü sağlamak için kullanılan endüstriyel sıcaklık kontrol cihazlarıdır. Yağ ile çalışan sistem yapısı sayesinde yüksek sıcaklık uygulamalarında stabil, güvenli ve tekrarlanabilir proses koşulları oluşturur.

SPTCO serisi çift bölge yağlı kalıp şartlandırıcılar, 45°-180°C sıcaklık aralığında çalışacak şekilde tasarlanmıştır. ±1°C hassasiyetli P.I.D sıcaklık kontrolü sayesinde iki farklı kalıp devresinde sıcaklık değerleri dengeli şekilde yönetilebilir. Bu yapı, özellikle iki ayrı kalıp bölgesinin, iki farklı sıcaklık devresinin veya çift bölgeli kalıp yapılarının kontrollü çalışması gereken uygulamalarda avantaj sağlar.

Çift bölge kontrollü yapı, tek cihaz üzerinden iki ayrı sıcaklık devresinin yönetilmesine olanak tanır. Böylece üretim alanında daha kompakt yerleşim sağlanabilir, proses kontrolü daha düzenli hale gelir ve farklı sıcaklık ihtiyaçlarına sahip kalıp bölgeleri bağımsız şekilde çalıştırılabilir.

Çift Bölge Yağlı Kalıp Şartlandırıcı Çalışma Prensibi

Çift bölge yağlı kalıp şartlandırıcı, cihaz içerisindeki ısı transfer yağını rezistans sistemiyle istenen sıcaklık değerine kadar ısıtır. Isıtılan yağ, pompa sistemiyle ilgili kalıp devresine gönderilir ve kalıp sıcaklığının belirlenen değerde sabit tutulmasına yardımcı olur.

Çift bölgeli sistemlerde her bölge ayrı sıcaklık kontrol mantığıyla yönetilir. Bu sayede birinci kalıp devresi ile ikinci kalıp devresi farklı proses ihtiyaçlarına göre kontrol edilebilir. Kalıptan dönen yağın sıcaklığı kontrol sistemi tarafından sürekli takip edilir ve P.I.D kontrol yapısı, sıcaklık değişimlerine göre ısıtma ve soğutma dengesini düzenler.

İndirekt soğutma prensibi sayesinde yüksek sıcaklık uygulamalarında güvenli ve dengeli çalışma sağlanır. Sistem; aşırı ısı, aşırı basınç, faz kaybı, faz tersliği ve düşük ortam seviyesi gibi durumlara karşı güvenlik korumalarıyla donatılmıştır.

Çift Bölge Yağlı Kalıp Şartlandırıcı Teknik Özellikleri

Yağ ile çalışan çift bölgeli sıcaklık kontrol sistemi
İki ayrı kalıp devresinin bağımsız şekilde yönetilmesine uygun yapı
45°-180°C sıcaklık aralığı
±1°C hassasiyetli P.I.D sıcaklık kontrolü
Yüksek sıcaklık gerektiren plastik enjeksiyon proseslerine uygun çalışma
İndirekt soğutma prensibi
Siemens elektrik ekipmanları ile güvenilir kontrol yapısı
Isı transfer yağı ile stabil sıcaklık yönetimi
Çift devre kontrol yapısı sayesinde esnek proses yönetimi
Aşırı ısı koruması
Aşırı basınç koruması
Faz kaybı ve faz tersliği koruması
Düşük ortam seviyesi güvenlik koruması
Kompakt gövde yapısı
Tekerlekli tasarım ile üretim alanında kolay konumlandırma
Plastik enjeksiyon makineleri ve endüstriyel kalıp sıcaklık kontrol uygulamaları için uygun yapı

Teknik Model Bilgileri

SPTCO-0605*2 modeli, çift bölgeli yağlı kalıp sıcaklık kontrol uygulamaları için geliştirilmiştir. 45°-180°C sıcaklık aralığında çalışır. ±1°C P.I.D kontrol hassasiyetine, 6+6 kW rezistans gücüne ve 42 lt/dk debi değerine sahiptir. İndirekt soğutma yapısı, 3/8 inç kalıp bağlantısı ve 1/2 inç soğutma suyu bağlantısı ile çift devreli kompakt uygulamalar için uygundur.

SPTCO-0910*2 modeli, daha yüksek ısıtma kapasitesi gereken çift bölgeli kalıp sıcaklık kontrol uygulamaları için uygundur. 45°-180°C sıcaklık aralığında çalışır. ±1°C P.I.D kontrol hassasiyeti, 9+9 kW rezistans gücü, 56 lt/dk debi değeri ve indirekt soğutma prensibiyle iki ayrı kalıp devresinde stabil sıcaklık yönetimi sağlar.

Kullanım Alanları

Çift bölge kontrollü yağlı tip kalıp şartlandırıcılar; plastik enjeksiyon makinelerinde, iki ayrı kalıp devresinin bağımsız sıcaklık kontrolüne ihtiyaç duyulan üretim proseslerinde, yüksek sıcaklık gerektiren kalıp uygulamalarında ve teknik plastik parça üretiminde kullanılabilir.

Otomotiv yan sanayi, beyaz eşya, elektrik-elektronik, ambalaj, medikal plastik ürünler, teknik plastik parçalar ve yüksek sıcaklıkta işlenen plastik hammaddelerin kullanıldığı proseslerde tercih edilebilir. Özellikle çift bölgeli kalıp yapıları, farklı sıcaklık ihtiyacına sahip kalıp devreleri ve stabil proses kontrolü gerektiren uygulamalarda verimli bir yardımcı ekipman çözümü sunar.

Öne Çıkan Avantajlar

İki ayrı kalıp devresinde bağımsız sıcaklık kontrolü sağlar.
Yüksek sıcaklık gerektiren proseslerde stabil çalışma sunar.
45°-180°C sıcaklık aralığında çalışır.
±1°C P.I.D kontrol hassasiyeti ile tekrarlanabilir proses koşulları sağlar.
Yağ ile çalışan sistem yapısı sayesinde yüksek sıcaklık uygulamaları için uygundur.
İndirekt soğutma prensibiyle güvenli çalışma sağlar.
Siemens elektrik ekipmanları ile güvenilir kontrol performansı sunar.
Tek cihaz üzerinden iki farklı sıcaklık bölgesinin yönetilmesine yardımcı olur.
Aşırı ısı, aşırı basınç, faz kaybı ve faz tersliği gibi durumlara karşı güvenlik korumaları bulunur.
Kompakt ve tekerlekli gövde yapısı sayesinde üretim alanında kolay konumlandırılabilir.

Sonuç

SPTCO serisi çift bölge kontrollü yağlı tip kalıp şartlandırıcılar, plastik enjeksiyon üretim hatlarında iki ayrı kalıp devresinin hassas, güvenli ve stabil şekilde sıcaklık kontrolünü sağlamak için geliştirilmiş endüstriyel sıcaklık kontrol cihazlarıdır. Çift bölgeli kontrol yapısı, yüksek sıcaklık aralığı, P.I.D kontrol hassasiyeti ve güvenlik korumaları sayesinde üretim proseslerinde güvenilir bir yardımcı ekipman çözümü sunar.
